一、产品介绍

　　全采集业务光伏柔性供电设备是配合电力用电信息采集设备供电的户外光伏后备电源，主要是给各类采集设备（国网专变Ⅰ型、国网专变Ⅱ型、国网专变Ⅲ型、集中器Ⅰ型、集中器Ⅱ型等）做备用电源使用。
　　全采集业务光伏柔性供电设备面向采集设备利用光伏发电，电力电子，逻辑控制，储能等技术为负载提供可再生、无污染的电能。设备具备手动、自动与市电切换；灵活设置任意工作时间段；内置RS485通讯端口，便于联网统一进行参数设置；本系统有红外手持通讯单元，方便现场对系统数据的采集；安装灵活；耐候性强。满足于季节性停电用户，临时停电用户等，提高采集设备的在线率。
　　装置研发原则：
　　A. 绿色能源，清洁无污染
　　B. 可持续性强，安全可靠
　　C. 因地制宜，安装简易
　　功能性要求:
　　A. 能够实现市电和蓄电池的自主切换
　　B. 定时控制功能，实现自动可控的定时输出，多时间段以及单个时间段时长均可设置；
　　C. 持续高效的提供供电需求
　　D. 非功能性要求
　　E. 可靠性要求：能够适应高低温、雨淋、暴晒等恶劣户外安装环境
　　安全性要求：
　　A. 具备瞬间高电压雷击浪涌保护功能。
　　B. 具备任意定时开关机功能；
　　C. 逆变功能具备正弦波逆变输出，过流，短路，过温，过欠压保护等功能。
　　D. 满足IP54防护等级要求；
　　二、产品构成清单及功能
　　构成部件
　　数量
　　单位
　　功能描述
　　光伏电源机箱
　　1
　　个
　　用于部件之间的安装
　　太阳能电池板支架(配相应紧固件)
　　1
　　个
　　用于光伏板安装电线杆或者屋顶
　　机箱支架
　　1
　　套
　　满足机箱安装在电杆或者墙壁
　　双电源转换器
　　1
　　套
　　满足市电与光伏电手动、自动切换
　　逆变器
　　1
　　个
　　满足将蓄电池直流电逆变至220V交流电
　　主控单元
　　1
　　套
　　监控系统数据设置供电时间，可设置2个时间段
　　光伏控制器
　　1
　　只
　　满足将光伏板电流输入到蓄电池过程控制
　　包装箱
　　1
　　套
　　满足设备运输、满足其承重
　　太阳能电池板
　　1
　　个
　　满足将光转化为电
　　接线端子排
　　1
　　套
　　满足所有接线汇集，方便现场安装
　　红外线手持单元
　　1/30
　　台
　　满足现场快速采集数据
　　RVV护套防水电源线
　　2
　　米
　　三、技术参数
　　项目
　　参数
　　备注
　　外观尺寸
　　箱体不大于15CM×30CM×40CM
　　安装方式
　　可壁挂、可抱箍固定于电线杆；安装简便
　　显示面板
　　具备工作状态显示面板，可显示时间，充放电状态，故障状态、电池电量，AC输出状态等信息
　　显示语言
　　中文操作界面
　　光伏太阳能板
　　30W
　　电池容量
　　12V/20AH
　　备用时间
　　18h
　　两路AC220额定输出
　　AC220V、10W
　　一路直流12V输出
　　DC12,5V±0.5V、额定电流5A
　　输出控制
　　定时控制、市电/电源自动、手动切换
　　输出保护
　　短路保护
　　电池保护功能
　　过充保护、过放保护
　　系统防水
　　IP54
　　环境温度
　　-25℃~40℃
　　环境湿度
　　<90%
　　抗风力
　　≥150Km/h
　　其他
　　周围无易燃易爆、腐蚀性及导电介质
　　雷电及过电压防护
　　雷电电磁脉冲干扰（直击雷/传导雷/地电位反击），雷电及过电压防护(浪涌过电压保护)
　　充电模式
　　3阶段充电
　　工作电压
　　12V
　　光伏浮充电压
　　13.7V（可调）
　　欠压保护电压
　　10.5V（可调）
　　欠压恢复电压
　　11.5V（可调）
　　光伏电池板电压
　　≤50V
　　时段控制
　　24小时内任意时段设置、每天至少可设2时段、并且每天可以重复开闭
　　匹配适用性
　　国网用采设备专用，可实现用采系统接入。
　　四、安装和操作

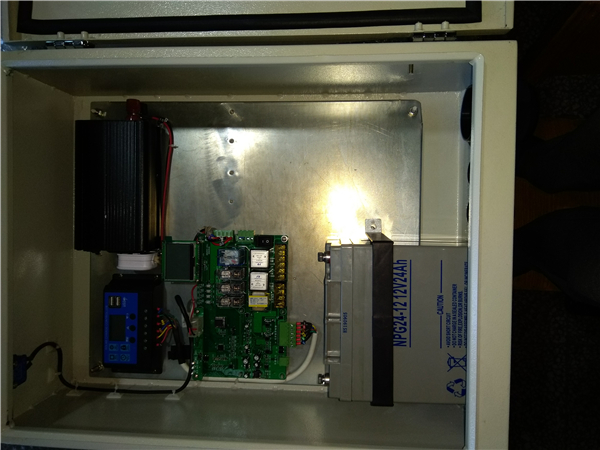

　　3.1机箱内部电池安装指导    ：
　　①将电池放入箱体内部电池盒中
　　②将安装压板规定住电池，然后将所配的螺钉固定拧紧
　　③将电源线按正负极接好
　　3.2机箱安装指导：

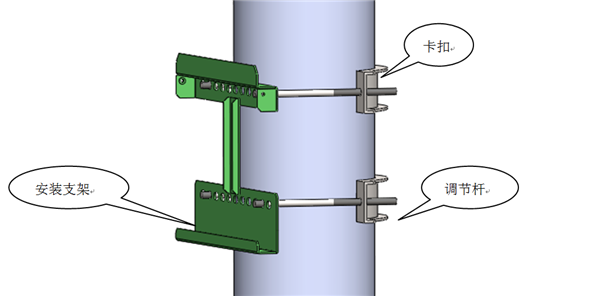

　　①如下图所示，将安装支架用调节杆和卡扣固定在电线杆上适当高度。
　　②将机箱挂于安装支架上，之后按下图位置用所配的组合螺钉固定。
　　③如果是在墙面上安装，只需将安装支架用相应的膨胀螺钉固定在墙上，然后按第二步骤固定机箱。
　　3.3光伏电池板安装指导：
　　①将支架用螺栓按下图组装完成。
　　②将光伏板支架用卡箍安装固定在电线杆上,如下图。
　　③最后将光伏板用螺钉固定在光伏板支架上，完成安装。
　　注：可根据现场具体情况，可调整第二步骤、第三步骤安装顺序。
　　④如果在墙面上安装，只需将光伏板支架用相应的膨胀螺钉固定在墙上，然后按第二、三步骤依次安装。

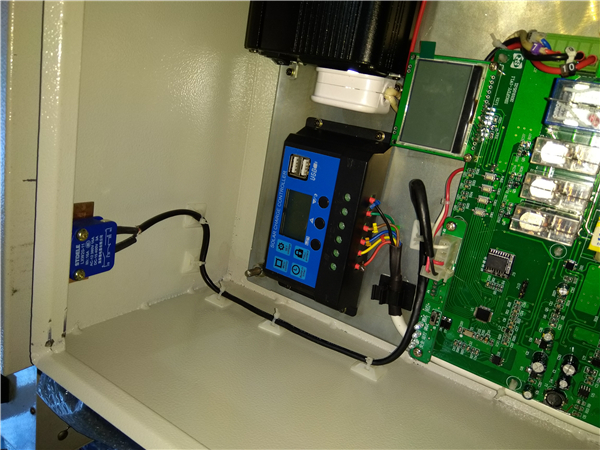

　　3.4 光伏电池板连接
　　固定好机箱与光伏电池板后，需要将光伏电池板用RVV护套防水电源线与控制机箱连接（切记产品内部必须首接电池，再接光伏板）；连接后，光照充足时开始给电池充电。光伏板朝向阳光（南向），与地面夹角45度（天津地区为39度）。
　　1) 市电与负载连接
　　连接好光伏电池板后，将市电、负载与机箱连接，检查连接是否牢固。
　　五、模式定义
　　光伏电源工作模式有两种：
　　> 市电模式
　　此模式是该设备接入市电后，输出是市电。
　　> 逆变模式
　　此模式是将电池中的电经过逆变器逆变后，输出交流电。当市电断开，且定时开机的时间达到，输出才会切换到逆变模式；若市电没有断开，即使定时时间达到，输出也不会切换到逆变模式，在断开市电或市电停电的情况下按2号键可人工转换到逆变模式。
